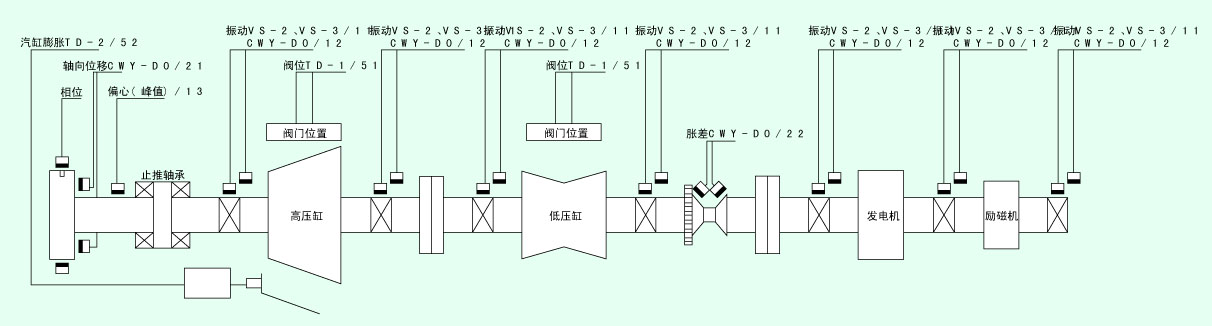

HY - 3500汽輪機監控保護裝置是一套高可靠的組合式多功能監控儀表。 該保護裝置是汽輪機運行狀態下不可缺少的監測手段。它主要由振動、轉速/超速、軸向位移、脹差、偏心/擺 度、熱膨脹、油動機、油箱油位、溫度等監控模塊組成。通道內容自由組合、通道數量自由組合、單雙通道任意選擇。為汽輪機的安全運行提供多種參數的測量和早期故障的預報。具有安裝維護方便，操作簡單，可靠性高等優點。
■產品一覽表
HY - 3500/□□□。 【更多資料請點擊預覽】
| 名稱 | 代號（A） | 形式 | 傳感器選擇（B） |
| 機箱 | 001 | | |
| 電源 | 002 | | |
| 通訊模塊 | 003 | | |
| 軸承振動 | 111 | 單通道 | 0 1 : V S - 2 振 動速度傳感器(磁 電)
0 2 : V S - 3 振 動速度傳感器(壓 電) |
| 112 | 雙通道 |
| 軸振動 | 121 | 單通道 | 0 3 : CWY - DO-Φ8 mm電渦流傳感器 |
| 122 | 雙通道 |
| 偏心/擺度 | 131 | 單通道 | 0 3 : CWY - DO-Φ8 mm電渦流傳感器 |
| 132 | 雙通道 |
| 軸向位移 | 211 | 單通道 | 0 3 : CWY - DO-Φ8 mm電渦流傳感器
0 4 : CWY - DO-Φ1 1 mm電渦流傳感器 |
| 212 | 雙通道 |
| 脹差 | 221 | 單通道 | 0 5 : CWY - DO-Φ1 8 mm電渦流傳感器
0 6 : CWY - DO-Φ2 5 mm電渦流傳感器 |
| 222 | 雙通道 |
| 轉速/超速 | 311 | 單通道 | 0 1 : R S - 1速 度傳感器
0 2 : R S - 2速 度傳感器
0 3 : CWY - DO-Φ8 mm電渦流傳感器 |
| 312 | 雙通道 |
| 三取二表決盤 | 321 | 雙通道 | 注：三組開關量信號輸入 |
| 鍵相 | 351 | 單通道 | 0 3 : CWY - DO-Φ8 mm電渦流傳感器 |
| 溫度 | 411 | 單通道 | 0 1 : P T 1 0 0鉑電阻 |
| 412 | 雙通道 |
| 油動機 | 511 | 單通道 | 0 1 : T D- 1油動機傳感器 |
| 512 | 雙通道 |
| 熱膨脹 | 521 | 單通道 | 0 2 : T D- 2熱膨脹傳感器 |
| 522 | 雙通道 |
| 油箱油位 | 531 | 單通道 | 0 3 : UT - 81油箱油位傳感器 |
| 532 | 雙通道 |
| 同步器 | 541 | 單通道 | 0 4 : T DZ - 1同步器傳感器 |
| 542 | 雙通道 |
| 閥位 | 551 | 單通道 | 0 5 : T DZ - 1閥位傳感器 |
| 552 | 雙通道 |
| 功率限制器 | 561 | 單通道 | 0 6 : T DZ - 1功率限制器傳感器 |
| 562 | 雙通道 |
| 啟動閥 | 571 | 單通道 | 0 7 : T DZ - 1啟 動閥傳感器 |
| 572 | 雙通道 |
| 液位 | 581 | 單通道 | 0 8 : UHZ - 5 4液 位傳感器 |
| 582 | 雙通道 |
注：HY - 3500汽 輪機監控保護組合裝置，用戶可根據上表選擇所需的通道組合成HY - 3500汽 輪機監 控保護組合裝置，也可單獨選購?fù)ǖ啦寮鳛閭淦穫浼！?a href="/UploadFiles/20122913251208.pdf" target="_blank" title="查看">更多資料請點擊預覽】
